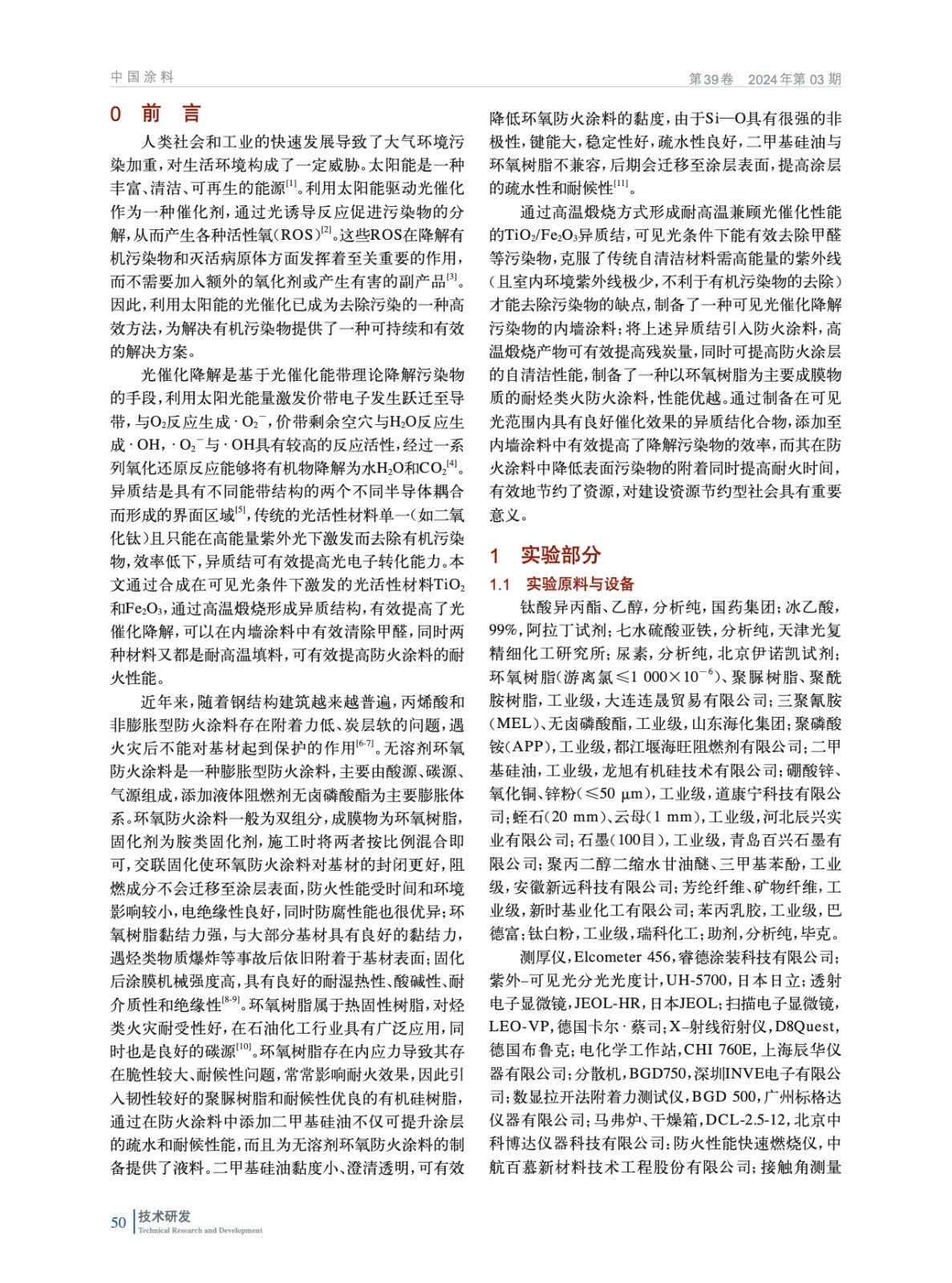

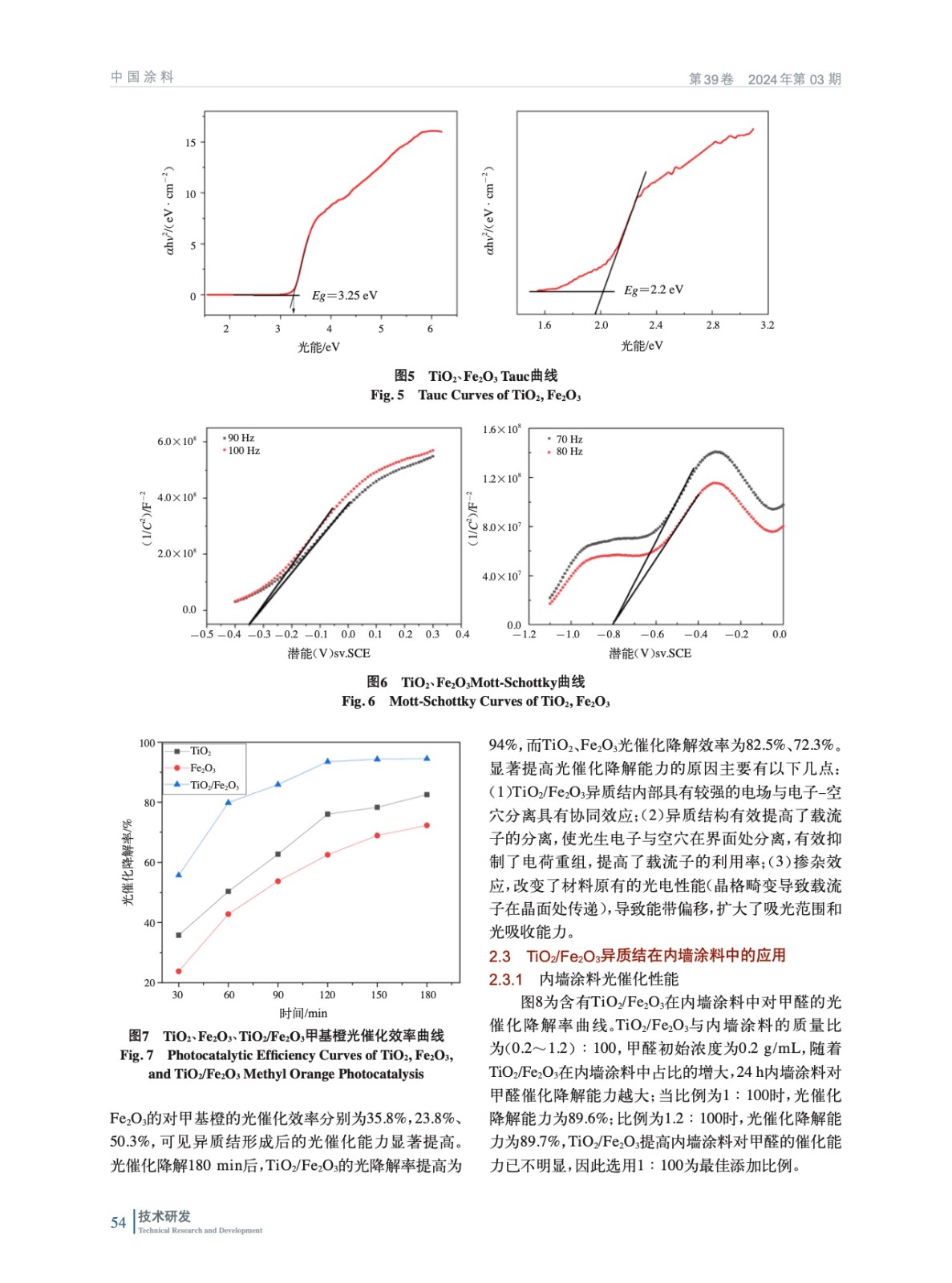

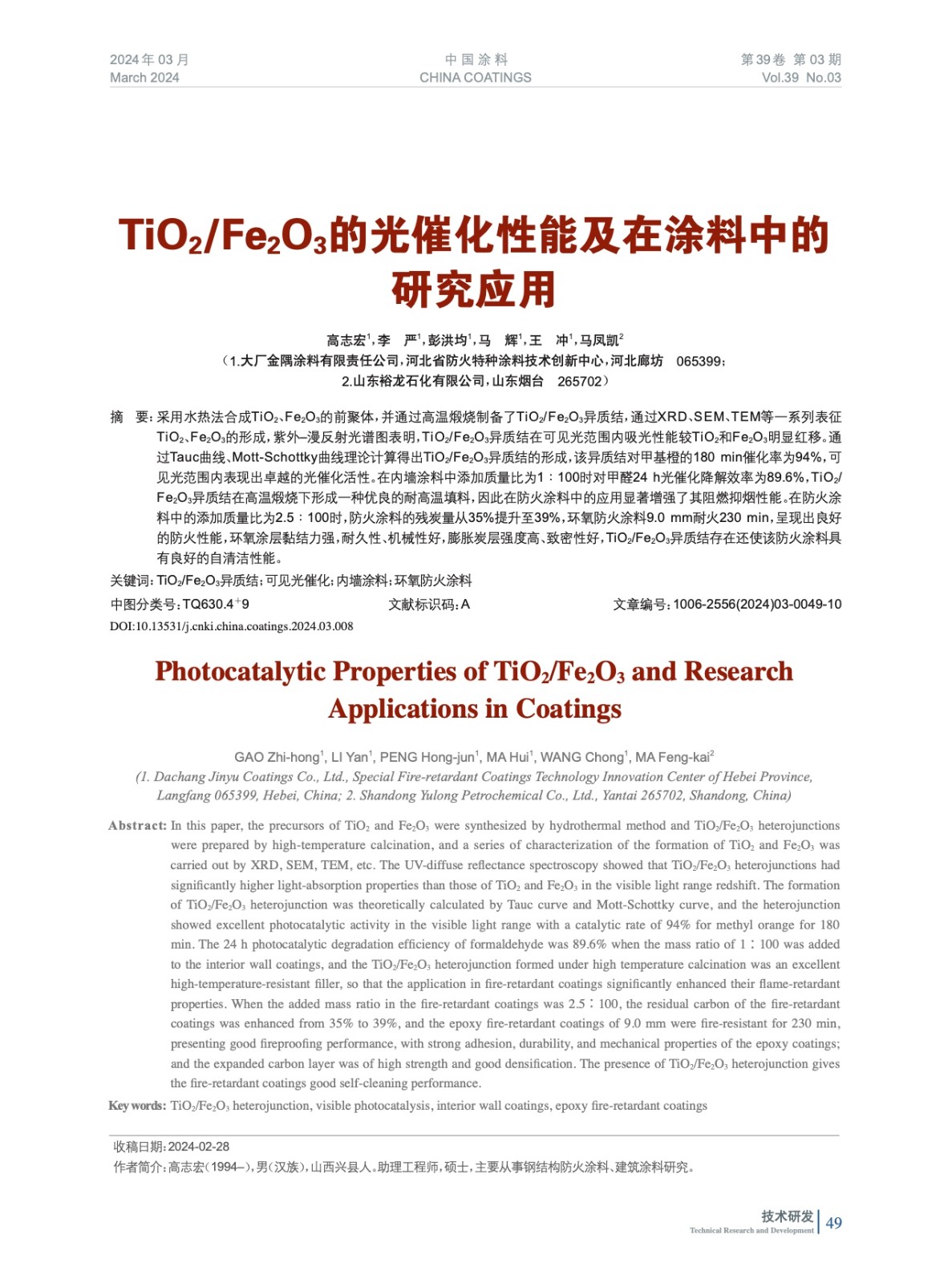

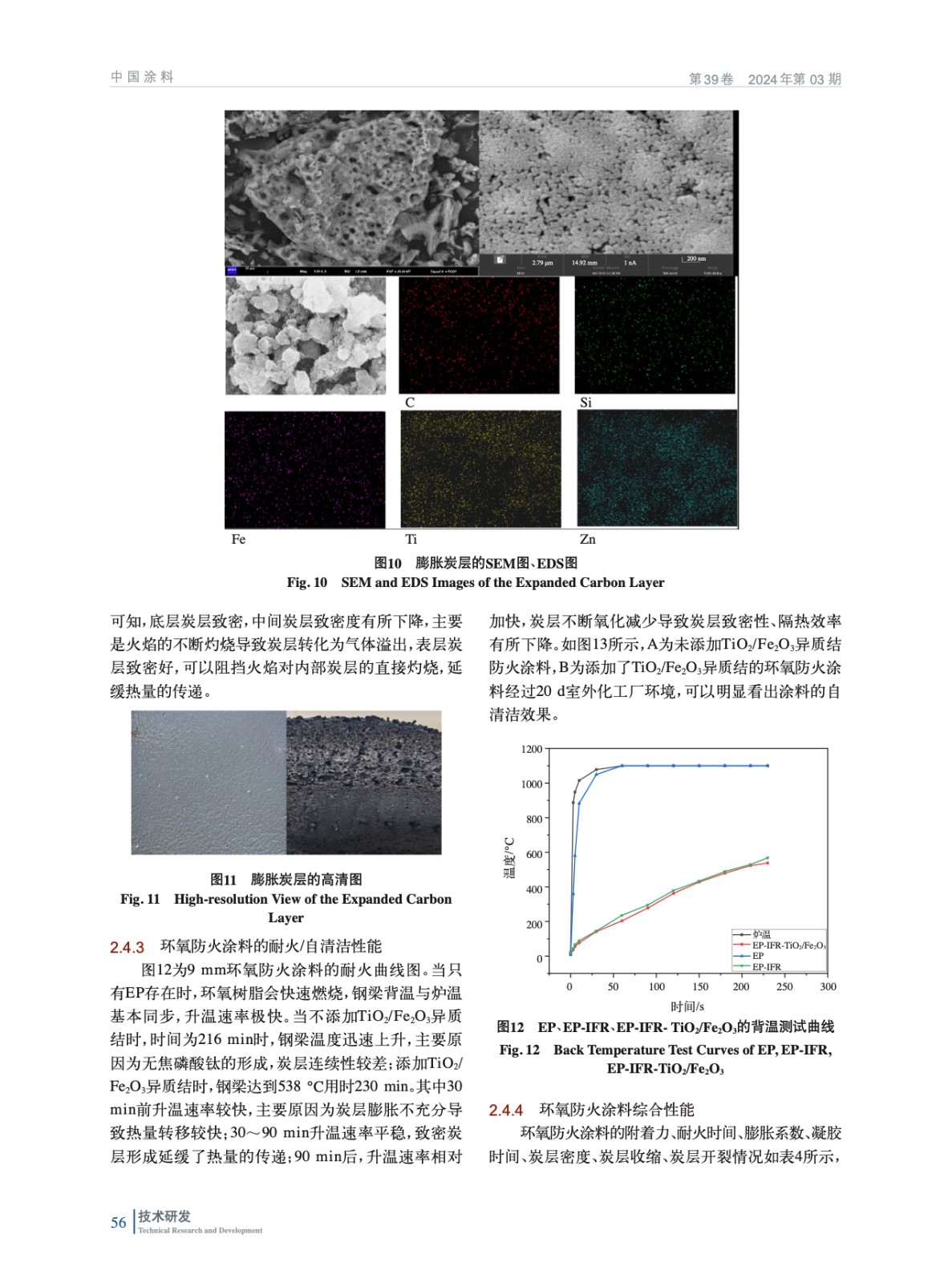

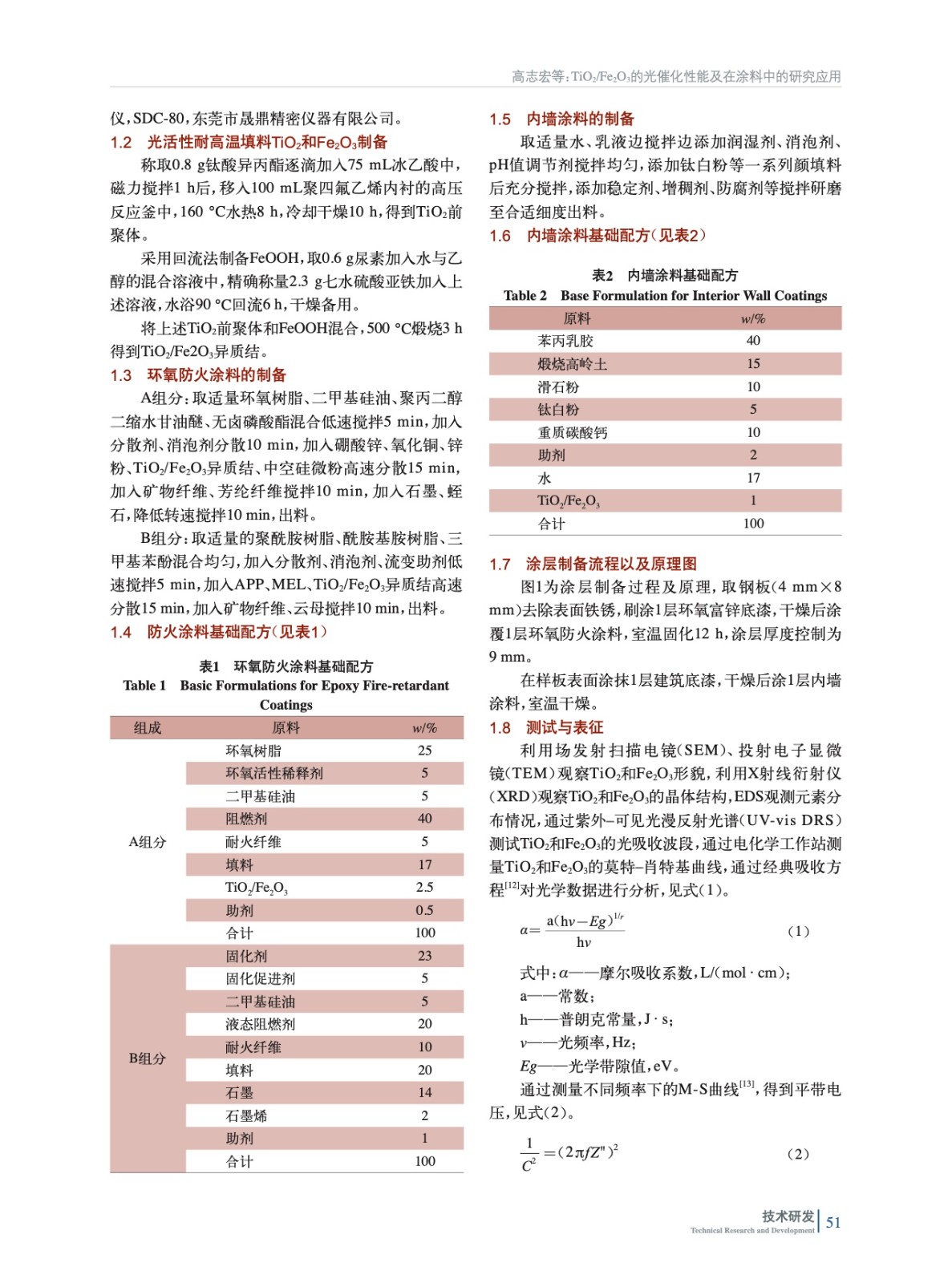

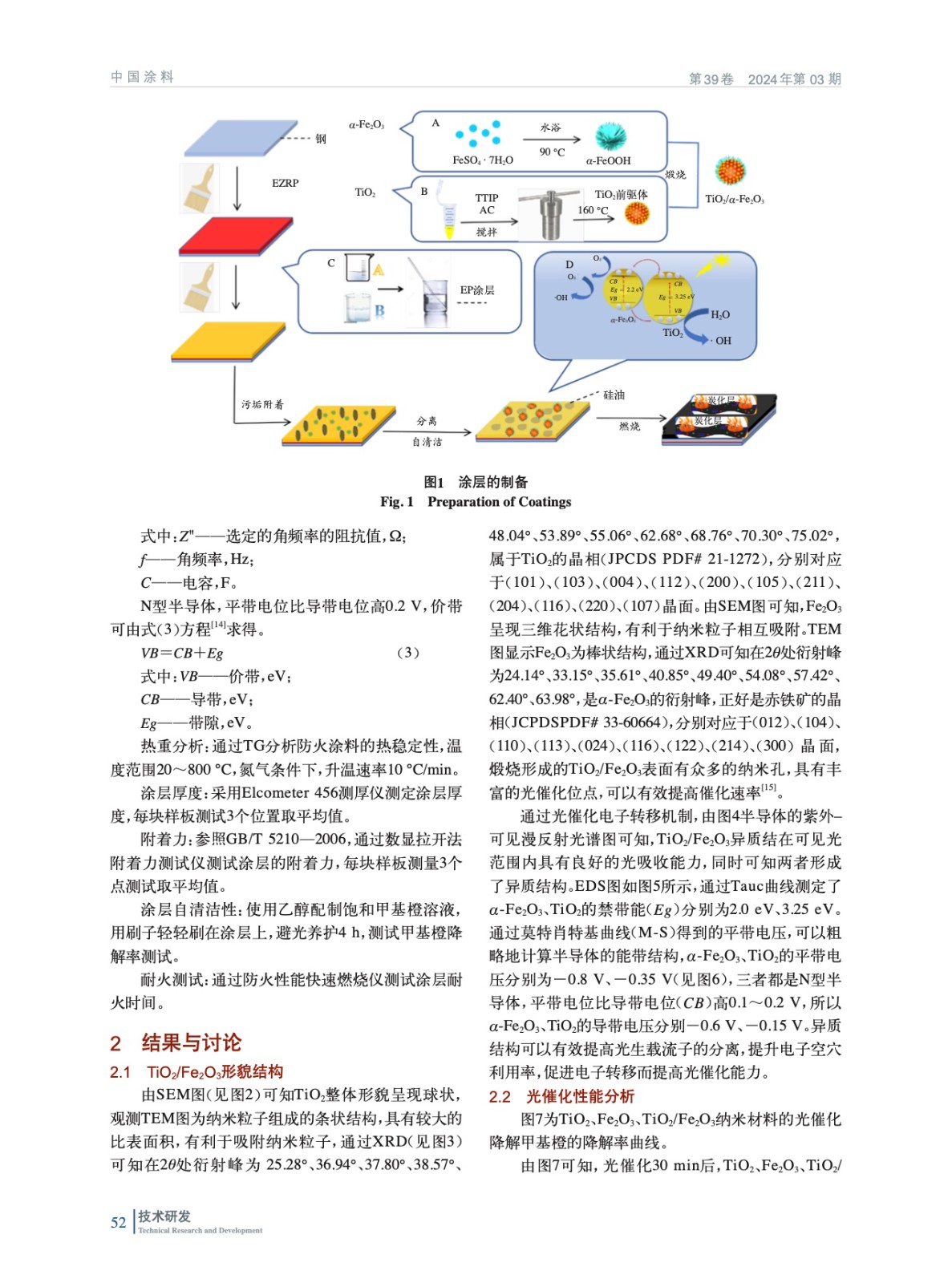

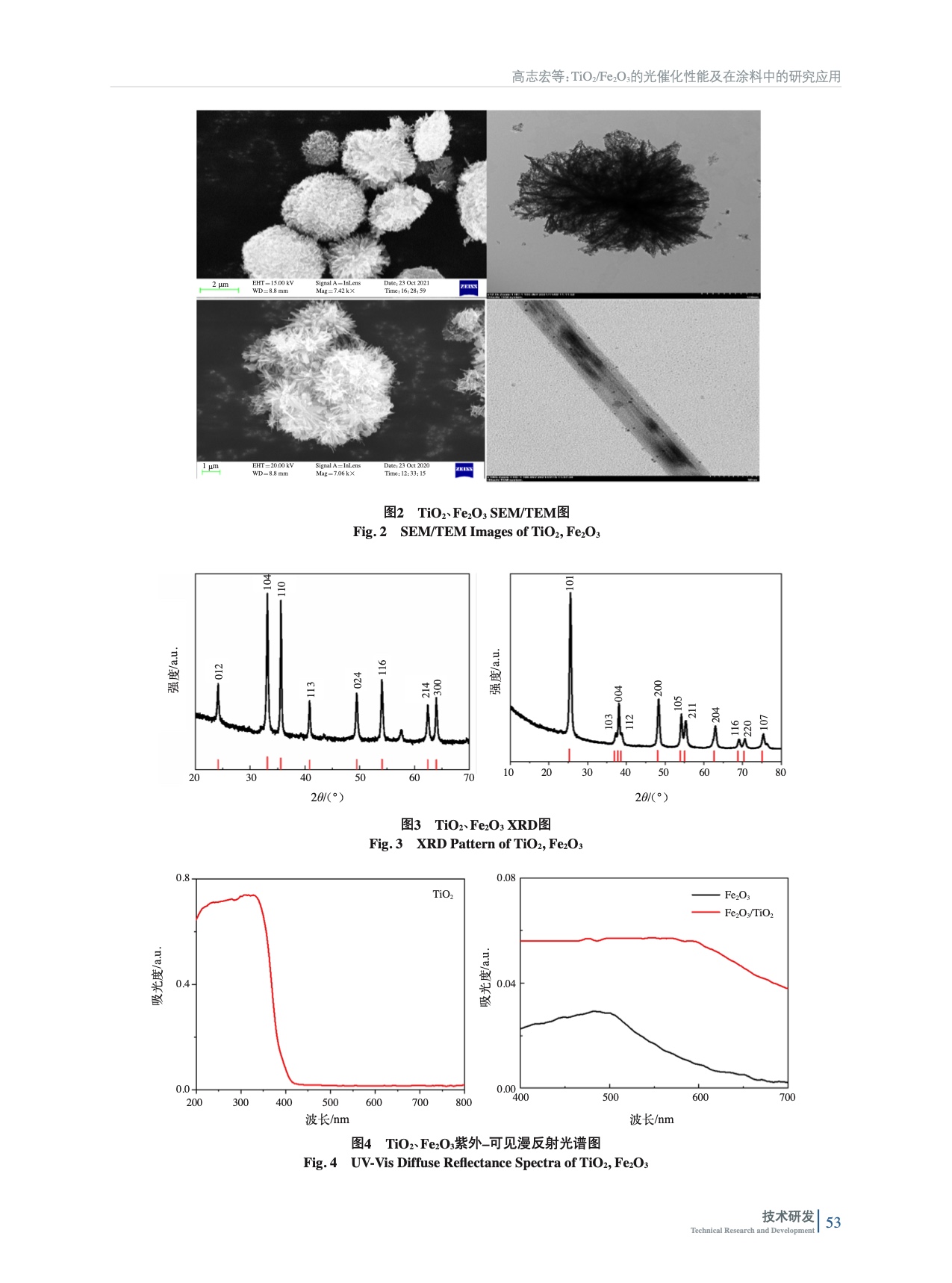

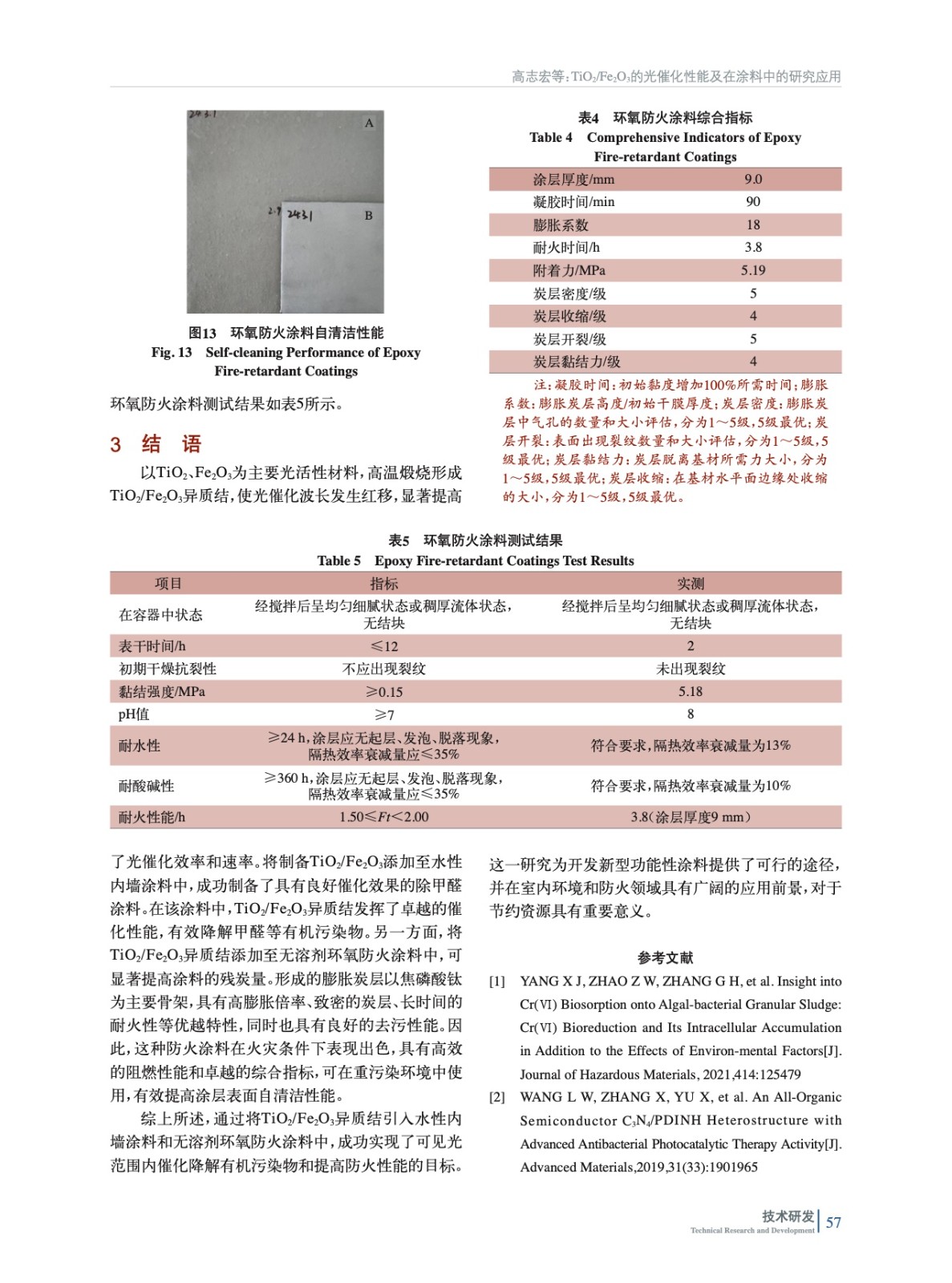

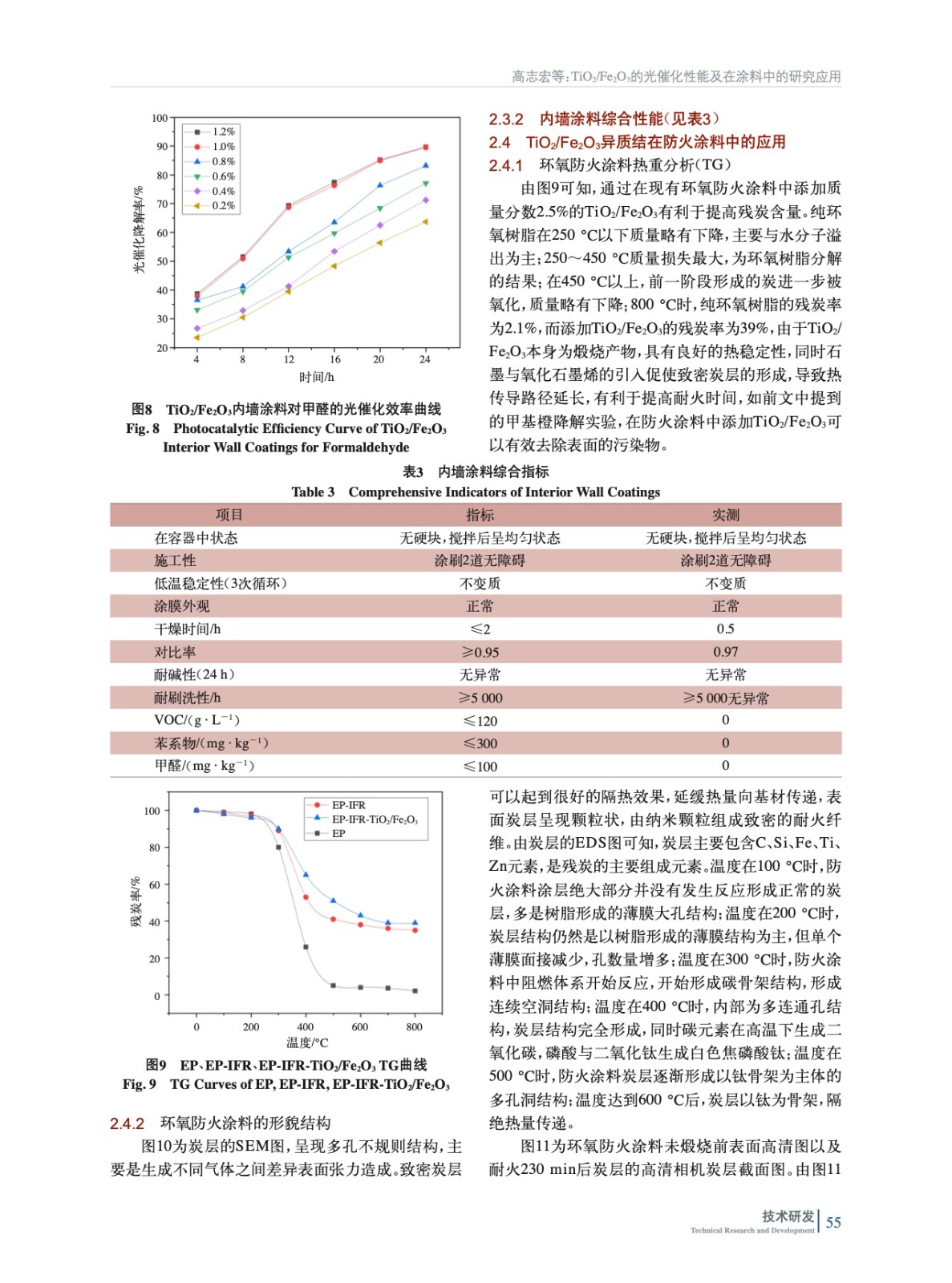

摘要：采用水熱法合成TiO2、Fe2O3的前聚體，并通過(guò)高溫煅燒制備了TiO2/Fe2O3異質(zhì)結(jié)，通過(guò)XRD、SEM、TEM等一系列表征TiO2、Fe2O3的形成，紫外–漫反射光譜圖表明，TiO2/Fe2O3異質(zhì)結(jié)在可見(jiàn)光范圍內(nèi)吸光性能較TiO2和Fe2O3明顯紅移。通過(guò)Tauc曲線、Mott-Schottky曲線理論計(jì)算得出TiO2/Fe2O3異質(zhì)結(jié)的形成，該異質(zhì)結(jié)對(duì)甲基橙的180 min催化率為94%，可見(jiàn)光范圍內(nèi)表現(xiàn)出卓越的光催化活性。在內(nèi)墻涂料中添加質(zhì)量比為1∶100時(shí)對(duì)甲醛24 h 光催化降解效率為89.6%，TiO2/Fe2O3異質(zhì)結(jié)在高溫煅燒下形成一種優(yōu)良的耐高溫填料，因此在防火涂料中的應(yīng)用顯著增強(qiáng)了其阻燃抑煙性能。在防火涂料中的添加質(zhì)量比為2.5∶100時(shí)，防火涂料的殘?zhí)苛繌?5%提升至39%，環(huán)氧防火涂料9.0 mm耐火230 min，呈現(xiàn)出良好的防火性能，環(huán)氧涂層黏結(jié)力強(qiáng)，耐久性、機(jī)械性好，膨脹炭層強(qiáng)度高、致密性好，TiO2/Fe2O3異質(zhì)結(jié)存在還使該防火涂料具有良好的自清潔性能。
